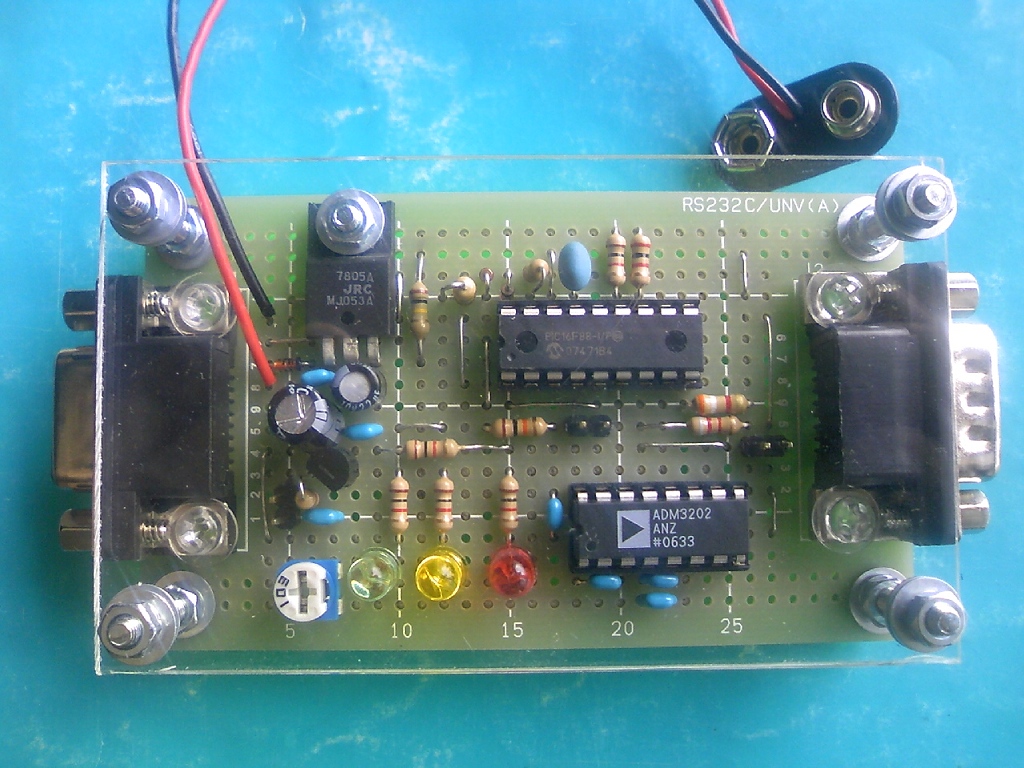

写真はJN4OQT局作のPICTNC(UX.1)

MINI-TNC - 1chip modem less TNC
PICTNC *1
◎ 概要

WB8WGA局 プログラムのPICで動作するTNC
AFSK準拠（1200bps パケット信号）

  • パケットモニター　-　RF上のパケットをモニタリング出来る
  • デジピータ　-　APRSパケットの中継になる。UIDIGIが出来る
  • APRS情報送信　-　GPSを接続し、NMEAデータとして座標送信可能

    Twitterでつぶやく

主な機能　／　弱点も

標準的な1200bpsパケット通信TNCとして動作します。
AX.25 のモデムIC非搭載で構成され、ROMがPICである事から、製作が容易な為 結構人気があります。
市販されていたメーカー製TNC程ではないので、言うまでもなく KISSモードは搭載されていません。
また、コネクトもサポートしていませんでした(^_^;　つまりCONVERSEモードを使用した『 UIチャット 』なら遊べます（苦笑

最近はTNC機能もサウンドエンジンにより補われる例が増えているので正直必要性はFill-inデジに特化した形になると思います。
そうは言ってもTNCなので、パソコンに接続してターミナルで簡単にパケットをモニター出来ます。

  • APRS 対応
    • UIフレームに対応したTNCプログラムになるので、APRSに対応する事が出来ます。
    • また、コールサイン置き換えデジピートに対応出来るので、MyAliasに WIDE1-1 を設定すれば、
      callsign-1* として中継され、Fill-inタイプのデジピーターとして十分仕事出来ます。（広域WIDEデジには不向き）
    • MyAliasには複数対応語を設定出来ません。
      デジとして反応出来る文字は　 MyCallに設定したコールサイン と MyAliasに設定した語 のみとなります。
    • APRSデジピーターとして使用する場合のコールサインは…
      １段目のデジにしかなれない事（※ UIFloodやUITraceに対応出来ない。）と
      UIDIGIと比べ設定項目が少なく、モデムICによる高復調率が得られない事、リモート管理も出来ない事から、
      山岳デジに使用する事は推奨出来ない。
      よって、APRSでの位置付けは山岳WIDEデジでカバー出来ないエリアを補助する目的で設置される Fill-inタイプ として
      低地で使用する事が推奨される。　　推奨SSIDは　 callsign-1 （SSID-1）である。

    • NMEA形式による APRSビーコン送出に対応可能。


動作仕様 等

WB8WGA(原作者)版
PICTNC ROM		FoxDigi版 ROMIZ8EWD 改良版
PICTNC ROM
最終バージョンver. 1.08ver. 1.11ver. 1.13
RESTART コマンド無し無し有り
UI-View32対応××▲
RS-232C
ボーレート		9600bps9600bps9600bps
4800bps


各バージョンと画面表示について・・・

WB8WGA(原作者)版 PICTNC ROM

WB8WGA MODEMLESS TNC  V 1.08
Type HELP for Info
cmd:

FoxDigi 版 ROM

SIMPLE TNC  V 1.11ewd
Type HELP for Info
cmd:

IZ8EWD 改良版 PICTNC ROM

SIMPLE TNC  V 1.13ewd
Type HELP for Info
cmd:


パーツリスト

回路図上　記号品名型名数量
回路図上　記号品名型名数量
U1PIC ROM16F881
U2三端子レギュレータ (5V)LM78051
U3RS-232CコンバータADN3202AN1
Y1セラロック20MHz1
Q1トランジスタ2SC18151
D1発光ダイオードGRN　（緑）1
D2YEL　（黄）1
D5RED　（赤）1
D3,D4,D6小信号清流ダイオード1N41483
C3,C4,C5,C6,C7,C8,C9,C10,C11セラミックコンデンサ0.1uF9
C12電解コンデンサ220uF1
C1322uF1
R1,R5,R,8,R11,R14抵抗1kΩ5
R2,R92kΩ2
R33.9kΩ1
R48.2kΩ1
R6100kΩ1
R7,R1310kΩ2
R10470Ω1
R12半固定抵抗10kΩ1
SOCKET 1DIP ソケット18Pin1
SOCKET 216Pin1
J1コネクタD-Sub 9P-J1
J2ピンヘッダ2P1
J3電源ケーブル006P用1
接続ケーブル無線機に合うもの1

皆さんが作った PICTNC の紹介

個別ページをお持ちの方は、Myページ領域の下位層に作成して下さい。お持ちでない方はこのページの下位層に作成して下さい。

  • JN4OQT version　PICTNC　－　自作基板でどこまで綺麗に出来るかな？？ｗ
  • 掲載希望の作者求む！

関連Webサイト

http://www.kh-gps.de/minitnc.htm / MINI-TNC　nach Bob Ball,WB8WGA
http://www.enide.net/webcms/index.php?page=wb8wga-tnc


PICTNC - WB8WGA (N9CXがバックアップ)


ROMデータダウンロード先 （ファイル名： 3x05Ball.zip）


ページ作者： JN4OQT　　　　　Twitterでつぶやく


上の記事はいかがでしたか？

選択肢 投票
参考になった 4
Top > APRS > Hardware > PICTNC
*1 PICTNC は WB8WGA プログラム作のAPRS特化型TNCユニットです。
