Lasers構築(Ver.2.7～）

編集時Ver3.3.1.38
Ver.2.7以降内容に大きな変化が生じたため、新ページを開設しました。
旧バージョンの内容はこちらをご参照ください。

概要

タレット解説も併せて読むといいかもしれません。
内容的に対弾防御対ミサイル防御にも必要な要素となっております。

発射即着弾の光学兵器。射撃精度が高め。

アドバンスドキャノンやCRAMは弾倉をタレットに一緒に乗せる必要があるが、
レーザーは大型機関を機体内に内臓し、トランシーバにレーザーエネルギーのみを送信、
タレットには砲身のみ存在するだけでOKという利点がある。
その為大規模なレーザー機関であっても砲身を高速で敵に追従させることが可能である。

Qスイッチの有無、数により大きく性格が変わる。
大型キャビティが登場し、使用していない間にレーザーエネルギーを更にチャージ、初撃の威力を大きく上げるということも。
レーザーシールド及びスモークによってAPを低減される。

傾斜装甲効果、多重(複合）装甲効果を無視できる。

基本的にはこんな認識で良いと思われる。

パーツ説明

画像	パーツ名	説明
	和訳
	Multipurpose laser	レーザー発振機関コア。コレがないとレーザーを生む事が出来ないため必ず設置しましょう。現在のステータスなどを閲覧するのもこちらで。
	レーザー発振機関コア
	Laser connector	レーザー版6wayコネクタ。Multipurpose laserとLaser couplerとLaser transceiverを接続したりLaser combinerやLaser Munition Defenceとも接続される。
	レーザーコネクター
	Laser transceiver	レーザーエネルギー転送装置。コネクタで運ぶべきエネルギーを運んでくれるが直線状にトランシーバーがないとダメ。タレットにエネルギーを転送するのもコレのお仕事。トランシーバーで送ったエネルギーは同様にトランシーバーでないと受け取れない。障害物は全て無視可能。
	レーザー転送装置
	Laser coupler	レーザー発振機関の1ユニットを形作る基部。ここにQスイッチやキャビティを挿す。
	レーザー連結器
	Output Regulator	Multipurpose laserに接続するパーツ。一射で消費するレーザーエネルギをキャビティの残りエネルギからキャビティ容量ベースに変更する装置。最大で容量の10%、最小0.1%で自由に設定できる。エネルギ残量が容量の一定以下の場合に射撃しない設定も行える。 主な使用例 ①Q１（1shot/s）よりも低い発射レートのレーザーを作りたい場合 ②複数の発射口を付けた際にすべての発射口からも同じダメージを出したい場合
	出力レギュレータ
	Laser Q switch	レーザーの連射力決定用パーツ。装着しないと通称ウェーブレーザー（秒間発射数40射）になる。 ちなみにQスイッチは隣接したLaser couplerと共有されるので注意されたし。
	レーザーQスイッチ
	Laser cavity	レーザーエネルギーのバッテリーの様な物。コレに4方向にレーザーポンプを付けることでレーザーエネルギーが発生するようになる。容量250。
	レーザーキャビティ
	Laser pump	レーザーエネルギー供給装置。1個に付き30のエンジン出力を消費して直接接続しているキャビティ列に秒間24のエネルギーを充填する。
	レーザーポンプ
	Laser pump 3m	大型レーザーエネルギー供給装置。1個に付き90のエンジン出力を消費して直接接続しているキャビティ列にに秒間72のエネルギーを充填する。
	レーザーポンプ
	Single input Laser cavity	上記キャビティの容量強化版。ポンプは１個だけ挿すことが出来る。通常のキャビティとコストは同じ50で容量は4倍の1000。
	単入力型レーザーキャビティ
	Storage Laser cavity	キャビティオバケ。ポンプなどを挿すことが出来ない上に3*3*1という巨体。その代わりに通常キャビティの40倍の容量10000を誇る。
	大型レーザーキャビティ
	Laser destabiliser	レーザー威力増幅器。キャビティから取り出せる一射毎のエネルギー量の上限を伸ばせる。 接続位置はキャビティの前後で、その上限引き上げの効果は増幅器が接続されているキャビティ列にしかないことに注意。 つければつけるほど上限は伸びるがその効果の逓減も早いので、3つ以上に増幅器を増やすよりキャビティおばけを増やした方が有利な場合が多い。逆に言えば2つまでなら有利な場合が多い。
	レーザー威力増幅器
	Frequency doubler	カプラかキャビティ列に取り付けてレーザーのAP値を上昇させるパーツ。0Qだとそれ以外よりAPの上昇幅が大きい。ポンプ体積1毎にAP上昇の効果が下がる。またキャビティ容量10000でポンプ体積1として計算される。 コスト250とそれなりにすることもあって、大威力レーザーのAPを上昇させるには、かなりの体積とコストを必要とする。AP上昇幅によっては、ダブラ無しの同じレーザー回路がもう一個組めるぐらいのコストになる。
	高周波発生機
	Laser cutter	接続された２つのカッターを向かい合わせに配置することにより、カッターの間にレーザーが通ります。某ゾンビ映画に登場するレーザートラップを想像するとわかりやすい？
	レーザーカッター
	Laser combiner	レーザー版Firing piece。コレにLaser optics系を接続する事で攻撃用レーザーが照射される。
	レーザー合成装置
	Laser Colorer	Laser combinerに接続して使う。色と太さを変更可能にするパーツ…だったんだけど、現仕様ではこれを着けて無くても変更できる。
	レーザー色変更装置
	Laser optics	レーザー版砲身。つければつけるほど減衰率が低下する。お値段とヘルスとACが倍の装甲化パーツもある。
	レーザー光学素子
	Laser steering optics	減衰率低下の代わりに射角を拡大するパーツ。固定砲で運用しない限り出番は無い。効果は砲身の長さの25%まで。お値段とヘルスとACが倍の装甲化パーツもある。
	レーザー指向光学素子
	LAMS node	ミサイルだけでなく砲弾も迎撃出来るレーザー用迎撃装置。ただし、Frag子弾は迎撃できない。 これ自体にはミサイルや砲弾の検知能力は無いので、各種索敵装置かMunition warnerが別途必要。 最大前方90度(180)度を捕捉可能。QキーでのアクティベートでUIを展開出来、射撃可能範囲や照射可能距離を絞る事が可能。500mで威力60.5%に低下と減衰率は大きい。
	レーザー迎撃装置
	Short range laser combiner	短距離用のLaser combiner。最大射程を100m～500mで設定でき、最大射程を短くするほどレーザーの威力が倍加しAP値と精度が悪化する。 また、通常のcombinerと異なりoptics無し（取り付け不可）で機能する。
	短距離用レーザー合成機

性能の算出式

レーザーの枝ごとの性能は次の式で計算できます。

アウトプットレギュレーターあり

（表記ダメージ）= (最大キャビティ量) × （1-0.9^(d+1)） × （DPS補正）/ (秒間発射回数)

アウトプットレギュレーターなし

（表記ダメージ）= (現在キャビティ量) × （1-0.9^(d+1)） × （DPS補正）/ (秒間発射回数)

注1:表記ダメージからさらにAC減衰によりダメージは下がります。
注2:距離に応じて減衰します。

記号は接続されている各パーツの個数を表しています。

Q switchによる発射速度、DPS（時間あたりのダメージ）とAPの補正係数（青線部）は下表の通りです。

アップデートによりレーザーのDPSはQ0以外固定になりました。

ディスタビライザ係数（赤線部）

1Qレーザーだとこの係数がそのまま、1射でキャビティ列から取り出せるエネルギの割合になる。

レーザーの距離減衰
大気中は距離10m毎に今の威力から以下の減衰がかかります。
水中では20倍？の減衰がかかります

レーザーで得られる射撃範囲

cavityの枝を複数伸ばした場合のダメージやAPについては、各枝ごとに上の式で計算した値を単純に足し合わせれば求められます。
ただし、Q switchの個数が異なる枝同士は合算されず別々に判定されます。例えば

• ダメージ0　　Q4個　AP10
• ダメージ100　Q4個　AP1
• ダメージ100　Q3個　AP1
  の3本の枝を伸ばしたとすると
• Q4個　ダメージ100　AP11
• Q3個　ダメージ100　AP1
  のレーザー判定が別々に出ます。

ヒント：ディスタビライザ0個の時、チャージ容量900当たりポンプが30個あると連射しても満タンで釣り合います。(エンジン出力900消費)
　　　また、Qスイッチ4個の場合上記の条件で1発112.5ダメージ、900DPSとなります。

組み立て方

初めて0から組んで曲がりなりにも機能するレーザーを作るのはなかなか難しいので、ビルトインのプリファブを設置していじってみるのもアリ。

レーザー機関

まずはMultipurpose laser及びconnectorで、おおよそどのぐらいの規模のレーザー機関を作るか決めます。

次にコネクターで接続された位置にcouplerを設置、Q switchを側面に装着します。
今回はQ switchが4つずつ装着されたcouplerを３つ使用したタイプです。
Q switchの接続は、隣接したすべてのcouplerと共有されることに注意しましょう。

左右のcouplerにcavityを接続します。
接続に向きがあるので、取り付けられない場合はGキーを押すなどして、向きを変えましょう。
とりあえず、今回は各couplerに3本ずつ接続します。
中にレーザー用エネルギーを充填することが出来る……バッテリーのようなものと考えれば分かりやすいでしょうか。

続いて、中央のcouplerにdoublerを接続します。
こちらも数は３本接続します。
doublerは、レーザーのAP値を上昇させます。
また、同じ数のQ switchが接続されたすべてのcouplerに対して効果を発揮します。

cavity側面にLaser pumpを装着します。
Laser pumpは、エンジン出力を消費してcavityにレーザーエネルギーを充填します。

この状態で、レーザー本体（Multipurpose laser）を選択し、レーザーのステータスを表示させます。
上図の赤線で囲んだ数値（Damage of next shot）に注目してください。ここの値が次の射撃におけるレーザーの攻撃力を示します。
１射当たりの攻撃力は、性能の算出式で触れられているとおり、現在キャビティ量（Output Regulatorありの場合は、最大キャビティ量）に比例します。

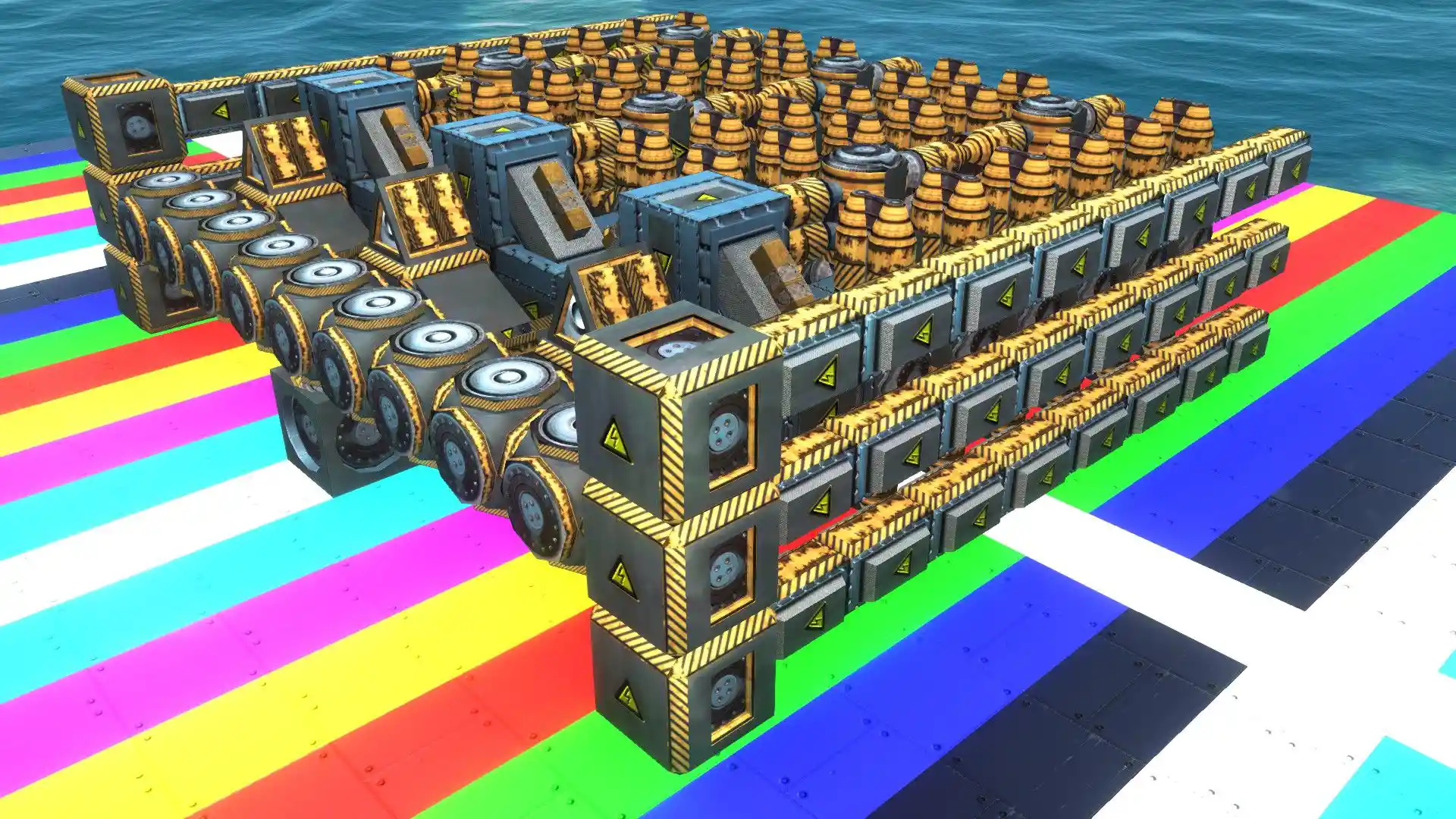

次はdestabiliserをcavityの先に装着します。
今回は各枝ごとに２本ずつ装着します。

再びレーザー本体を選択し、ステータスを確認します。
Damage of next shotの値が61に増えています。
desitabiliserを装着することにより、レーザーを照射する際キャビティから取り出せるエネルギー量を増やすことが出来ます。

レーザー機関については、これでひとまず完成です。

レーザーENの送信及びレーザー砲座

次はLaser transceiverを使用した、レーザーエネルギーの伝送方法について説明します。
レーザー機関で発生させたレーザーエネルギーは、Laser connectorで伝送可能なのですが、transceiverを使用することで、コネクタが接続されていない遠隔地へレーザーエネルギーを伝送することが可能です。
使い方は画像のように送信側trasceiverの先端の延長線上に受信用transceiverを配置するだけです。接続が出来ていれば、２つのtransceiver間に青紫色のレーザーのエフェクトが表示されます。
送信は１方向のみですが、受信については６方向すべてで可能です。従って必ずしも送信側→　　←受信側という接続である必要はありません。
写真では、全てのtransceiverがconnectorに接続されていますが、中継点のtransceiverはconnectorに接続されていなくても機能します。
また、送受信transceiverの間に他のブロックが配置されていても、問題なく伝送可能です。

transceiverでレーザーエネルギーを伝達可能なのは、メインオブジェクト上だけではありません。
メインオブジェクト→サブオブジェクトの伝送も可能です。
この仕様を利用して、先程作製したレーザー機関に接続されたレーザー砲座を作ってみましょう。
まずは、画像のように送信側transceiverの送信面の延長線上に２軸タレットを配置します。
このとき、ターレットの回転中心が送信側transceiverの延長線と重なるように配置してください。

次に2軸ターレットの左右回転軸上に受信用transceiverを配置します。
なお、画像のような形にtransceiverを直接配置することが出来ないので、一度Wood block等他のブロックを配置してから、置き換え配置（Shift + 左クリック）でtransceiverを配置しましょう。
左の画像のように青紫色のレーザーエフェクトが表示されていれば、接続成功です。
また、右の画像のようにターレットの左右回転軸上であれば、高い位置にtransceiverを配置しても問題なく接続できます。
とても接続されているようには見えませんが……。

最後にtransceiverへcombiner（やはり直接配置できないので置き換え配置が必要）ーopticsの順番で接続すれば、最小構成のレーザー砲座が完成します。
画像を見てもわかるように、レーザーは他の武装と比べてターレット上の部品を少なく出来ることが特徴です。

opticsを伸ばし、combinerにLaser Colorerを接続します。
Laser Focusing opticsは伸ばすほど、レーザーの距離による減衰を緩和できます。
Laser steering opticsは伸ばすほど、レーザーの射界を広げることが出来ます。
Laser Colorerは、combinerに取りつけるとレーザーの色と太さを変更できるようになります。

LMDに関して

想像以上に分からない！という方が出たので作成。

基本的には　

• AIメインフレーム（現在は無くても機能する）
• ミューニションワーナー（またはレーダー）
• エンジンパワー
• レーザー機関
• 射線の通っているLMDブロック

これだけで動きます。
とにかくAIメインフレームと機能するミューニションワーナーをつけましょう。

Tips

レーザー機関は発射し続けると威力が低下する。

上の式のとおり、威力は充填残量に依存するので充填残量が減れば威力も低下します。
ポンプによる充填が間に合わない状態で発射し続けると威力はある一定の値まで指数関数的に減少し、最終的な威力はポンプによる充填速度とQ補正のみによって決まります。

※アップデートで式が変わっておりますので折りたたんでおきます。

持続タイプ:
上の式で、平衡表記ダメージが満充填時の表記ダメージを上回っている場合、威力の低下は起こりません。
平衡値とは無関係に常に満充填時の威力となります。（戦闘開始時の立ち上がりなどを除く）
逆にいえば、この充填速度が上回っている状態は、ポンプの性能を無駄にしている、とも言えます。パルスレーザの場合、エンジンが断続的にRPMを変化させているのがわかるでしょう。
継続的なダメージを望む場合、平衡時と満充填時の値をなるべく近くするのが無駄がないと言えます。

減衰タイプ:
満充填時の充填使用量が充填速度を上回る場合は、だんだんと充填残量が減って行き威力が低下しますが、使用量も減って行くのである一定の場所で落ち着きます。この値が平衡値です。
これは撃ち始めは威力が高く、だんだんと低くなって行くレーザです。対艦で長時間照射する場合はストレージの無駄ですが、一撃離脱や対空防御などではリソースを最大限生かすことが出来ます。

減衰タイプは長時間発射し続けるにつれ、グラフのように威力が低下します。
半減期ごとに平衡値に近づいて行くので、この値を設計の目安とすると良いでしょう。

距離減衰表

※式が古いので、一時格納してあります

exp(-0.3 * 距離 / 1000)
exp(-0.7 * 距離 / 1000)
exp(-10 * 距離 / 1000)

Laser transceiverのちょっと変わった繋げ方

Laserを複数のタレットを介して接続する

基本的には組み立て方の項を参照していただければいいかと思いますが、タレットとレーザーの関係について少し掘り下げます。



レーザーを複数のタレットを通して繋げるためには、以下の２点に注意する必要があります。ただし各ビークルやフォートレスに直接設置されているタレットを「親タレット」、そのタレットに接続しているタレットを「子タレット」とします。
1.子タレットが親タレットのLaser transceiverから出されるレーザーの中心に位置し、かつ子タレットを直下から貫く
2.親タレットのLaser transceiverのレーザー送信先に子タレットのLaser transceiverが存在する





左が接続に成功している例です。上記の２つの条件を満たしています。
右は条件2.を満たしていますが、条件1.を満たしておらず、接続が行われていない状態になっています。
